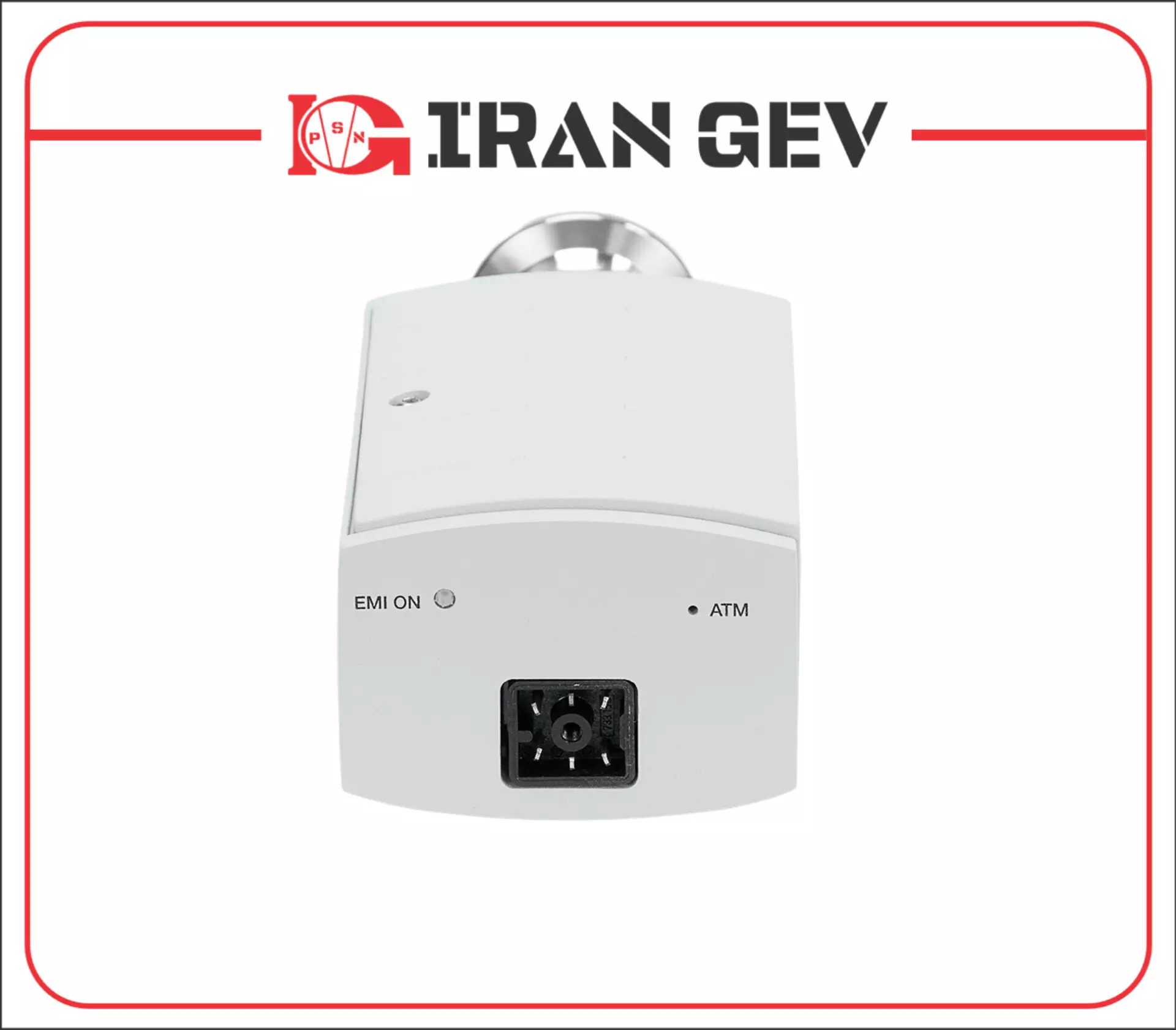

گیج وکیوم PBR260 فایفر

گیج وکیوم PBR260 فایفر فشار را در محدوده 1000 تا 5×10⁻¹⁰ mbar با دقت بالا اندازه‌گیری می‌کند و در نتیجه، برای سیستم‌های HV و UHV انتخابی ایده‌آل است. این مدل دو سنسور پیرانی و کاتد گرم یونی را ترکیب می‌کند و به همین دلیل، کل محدوده فشار را بدون نیاز به چند گیج مجزا پوشش می‌دهد.

در مرحله پمپ‌داون، سنسور پیرانی محدوده فشار متوسط را مدیریت می‌کند و کاربر می‌تواند فرآیند تخلیه اولیه را سریع‌تر انجام دهد. سپس، زمانی که فشار به حدود 10⁻² mbar می‌رسد، سنسور کاتد گرم فعال می‌شود و اندازه‌گیری فشارهای بسیار پایین را ادامه می‌دهد. این تغییر حالت به‌صورت خودکار انجام می‌شود و همیشه یک خروجی دقیق دریافت می‌کند.

علاوه بر این، PBR260 قابلیت پیش‌گرمایش داخلی تا 150°C دارد. هنگامی که بخش الکترونیک جدا می‌شود، بدنه گیج گرم می‌شود و در نتیجه، Outgassing کاهش می‌یابد. همچنین این فرآیند باعث می‌شود سیستم سریع‌تر به UHV برسد، دقت اندازه‌گیری افزایش پیدا کند و آلودگی داخلی کمتر شود. به همین دلیل، این مدل در کاربردهای فوق‌حساس عملکردی بسیار پایدار ارائه می‌دهد.

 نحوه عملکرد گیج وکیوم PBR260

سنسور پیرانی (Pirani Gauge)

• فشار را از 1000 تا حدود 10⁻² mbar اندازه‌گیری می‌کند
• بر پایه هدایت حرارتی گاز کار می‌کند
• برای پمپ‌داون اولیه و محدوده فشار متوسط بسیار مناسب است

سنسور کاتد گرم یونی (Hot Cathode Ion Gauge)

• پس از رسیدن فشار به محدوده HV فعال می‌شود
• فشار را تا 5×10⁻¹⁰ mbar اندازه‌گیری می‌کند
• بر اساس یونیزاسیون الکترونی عمل می‌کند
• برای سیستم‌های UHV و کاربردهای فوق‌حساس طراحی شده است

قابلیت Bakeout تا 150°C

با جدا کردن بخش الکترونیک، بدنه گیج تا 150°C گرم می‌شود و این فرآیند:

• Outgassing را کاهش می‌دهد
• رسیدن سریع‌تر به UHV را ممکن می‌سازد
• دقت اندازه‌گیری را افزایش می‌دهد
• آلودگی داخلی را کم می‌کند

جدول ویژگی‌ها و مشخصات فنی

 مزایا و نقاط قوت محصول

• پوشش کامل محدوده فشار از اتمسفر تا UHV
• ترکیب دو فناوری پیرانی + کاتد گرم در یک بدنه
• دقت بسیار بالا در فشارهای پایین
• قابلیت Bakeout تا 150°C
• طراحی فشرده و وزن کم
• مناسب برای سیستم‌های فوق‌حساس
• سازگار با کنترلرهای وکیوم Pfeiffer
• عملکرد پایدار در کاربردهای صنعتی و تحقیقاتی
